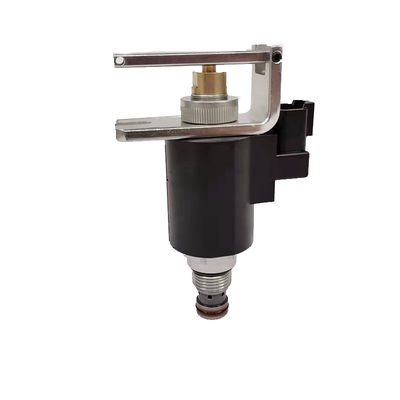

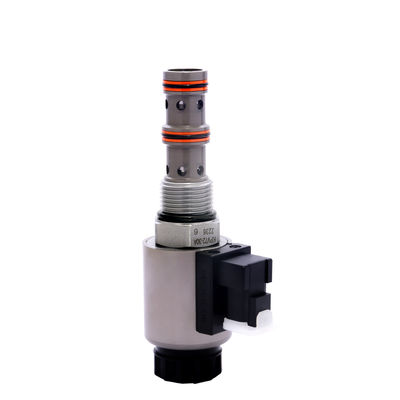

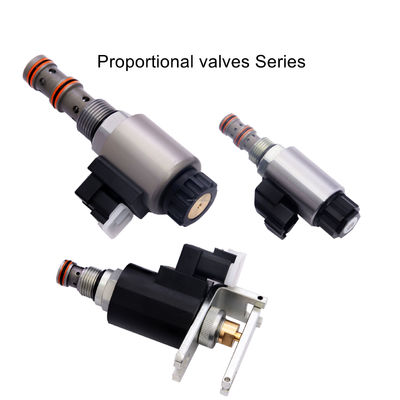

عکس های محصول:
توضیحات:
دریچه متناسب کنترل جهت دار الکتروسیولنودی هیدرولیک
دریچه برقی مقناطیسی متناسب، محرک متناسب، دو طرفه، نوع اسپول مستقیم عمل، دریچه هدایت شده هیدرولیک.
داده های فنی محصول:

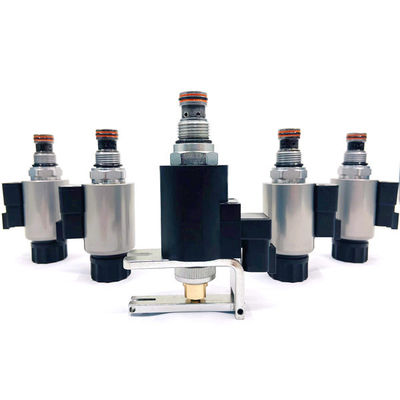

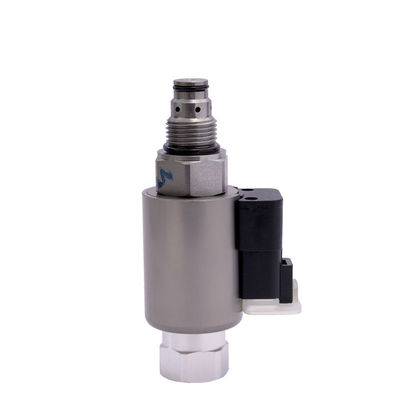

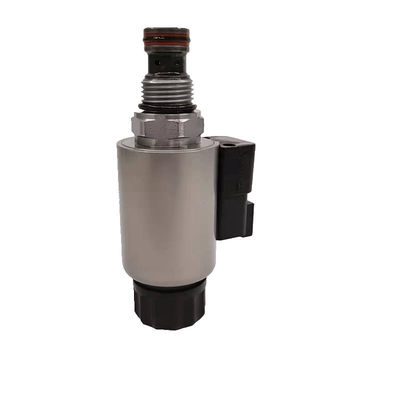

عکس های واقعی محصول:
نمایشگاه های شرکت:
گواهينامه ما:
روش های پردازش محصول:
کارخانه و کارگاه جدید ما:
انبار ما:
حمل:
سری های مختلف محصول، جزئیات بیشتر لطفاً مستقیماً با ما تماس بگیرید:
دریچه های هیدرولیکی:
1. دریچه های کمکی:
دریچه های کاهش فشار به طور کلی بین یک خط تحت فشار و مخزن نصب می شوند.
دریچه های تخلیه معمولاً عناصر بسته برای کنترل فشار هستند که برای:
- محدود کردن فشار در مدار به مقدار تنظیم شده
- حفاظت از عناصر دیگر (پمپها، سیلندرها، موتورها، دریچه های دیگر) از فشار بالا که می تواند آنها را آسیب برساند.
هنگامی که فشار تنظیم شده به دست می آید، شیر کمکی خط نصب شده را به مخزن متصل می کند و از تجاوز به مقدار تنظیم شده در این خط جلوگیری می کند.
دریچه های تخلیه HBS در دو نسخه در دسترس هستند:
-مستقیم
-پرنده شده.
برای جریان های بزرگتر، بهتر است از شیر کنترل شده استفاده شود، زیرا شیر مستقیم نیاز به استفاده از یک بدن بزرگتر و یک بهار بزرگتر دارد، که باعث مشکلات سنگین می شود.تنظیم دشواری و کندی پاسخ.
علاوه بر این، دریچه های کاهش فشار HBS می توانند:
- تک، برای کنترل فشار فقط در یک خط مدار.
2شیرهای کاهش دهنده:
دریچه های کاهش دهنده فشار برای حفظ فشار کاهش یافته در بخشی از مدار ثانویه در مقایسه با فشار ورودی مدار کنترل شده توسط یک دریچه کمک اصلی استفاده می شود. بنابراین،اگر در یک مدار با 2 سیلندر یا بیشتر باشد، برخی از آنها باید با فشاری پایین تر از فشاری که بر روی دریچه اصلی تنظیم شده است کار کنند، با استفاده از این نوع دریچه، ممکن است فشار کار را به مقدار مورد نیاز کاهش دهد.معمولاً دریچه های باز هستند که، هنگامی که فشار بر روی شاخه ثانویه از مقدار تنظیم شده با بهار تنظیم، از طریق یک اسپول استوانه ای، برای قطع جریان روغن بین شاخه اصلی و ثانویه، بروید؛از اين طرف، شما یک خفه سازی ایجاد می کنید، که فشار را در خروجی کاهش می دهد، محدود کردن و حفظ فشار کاهش یافته را تضمین می کند.
3. شیرهای دنباله ای:
دریچه های دنباله ای عناصر هستند که هنگامی که به یک ارزش فشار تعیین شده برسد باز می شوند و به مایع اجازه عبور به بخش دیگری از مدار را می دهند.بنابراین باز شدن بستگی به فشار موجود در جریان بالا دارد.فشار در مدار که باعث باز شدن می شود برابر با مقدار تنظیم شده در هنگام باز شدن شیر نگه داشته می شود.
هنگامی که فشار بالا به زیر ارزش فشار تنظیم شده کاهش می یابد، شیر بسته می شود.
4. خلبان از دریچه های کنترل استفاده می کنه:
دریچه های کنترل کنترل شده توسط خلبان به طور معمول برای اجازه جریان آزاد در یک جهت و متوقف کردن مایع در جهت مخالف استفاده می شود، مگر اینکه فشار خلبان (Ppil) توسط خط دیگر مدار اعمال شود.
آنها می توانند برای اطمینان از قفل استاتیک بار استفاده شوند، نه برای کنترل پویا یا برای کنترل پایین آوردن.
در صورت استفاده در ترکیب با دریچه های محدود کننده، این دریچه ها ترجیحاً باید بین محرک و دریچه باز کن کنترل شده توسط خلبان نصب شوند، نه بین دریچه و دریچه اسپول.به طوری که فشار ضد تولید شده توسط محدود کننده در برابر فشار خلبان اعمال شده بر روی شیر کار می کند.
5شیرهای فوق مرکزی:
دریچه های واحد فوق مرکزی در خط:
دریچه های OVC تک فرنگی
دریچه های دو طرفه فوق مرکزی در خط
دریچه های OVC دوگانه
OVC دوگانه با بازسازی
در مدارهای بازسازی، مایع در سمت میله سیلندر به سمت پیستون سیلندر فرستاده می شود، مایع را که معمولاً برای مخزن اختصاص دارد بازسازی می کند.در سمت پیستون، جریان از طرف میله به جریان از پمپ اضافه می شود، با افزایش قابل توجهی در سرعت پیستون
این راه حل برای کنترل بطری ها استفاده می شود زمانی که زمان حرکت خروجی کمتر بدون افزایش جریان پمپ مورد نیاز است.
6.کلف های حفاری:
دریچه های ماشین آلات حرکت زمین
آنها برای استفاده در ماشین های حفاری مناسب هستند.
آنها برای کنترل پایین آوردن بار استفاده می شوند و فشار پیلوت فقط به فشار مقدم به بهار و منطقه پیستون بستگی دارد زیرا آنها منطقه تفاضلی ندارند.
فشار خلبان به طور معمول به طور همزمان از فشار دستکاری کننده برای حرکت دریچه اسپول اصلی به دست می آید.
برای این دریچه ها امکان تعیین نسبت پیلوت وجود ندارد. آنها شامل یک دریچه باز کن هستند که می توانند با پلنگر مهر و موم هم محوری باشند.یک پیستون خلبان و یک شیر کمکی برای قطع اوج های بیش از حد.
قطب مهر و موم توسط فشار دانلود شده توسط شیر تخفیف هدایت می شود. شیر تحت تاثیر هیچ فشار عقب در خط V2 قرار نمی گیرد. در صورت آسیب به دستکاری ها،کاهش بار را می توان به صورت دستی انجام داد.، کار کردن بر روی پیچ کنترل دستی مناسب.
خط T باید به مخزن متصل شود و بدون فشار معکوس.
7شیرهای موتور:
دریچه های overcenter برای کنترل توقف و حرکت یک جهت یک محرک (دریچه های overcenter تک) یا هر دو جهت (دریچه های overcenter دوگانه) استفاده می شود.
عملکرد:
- کنترل کاهش بار: کاهش بار تنها در صورت وجود فشار کنترل کننده از خط دیگر امکان پذیر است.این عملیات تامین روغن به سیلندر را تضمین می کند و از مشکلات حفاری جلوگیری می کند.;
- شامل فشار در مقدار تنظیم شده، کاهش فشار برای هر اوج فشار ناشی از شوک یا حمل بیش از حد؛- متوقف شدن جریان (و بار) زمانی که پمپ کار نمی کند یا دریچه جهت در حالت خنثی است;
- جریان آزاد برای بلند کردن بار، با کاهش کاهش فشار
آنها از یک بدن تشکیل شده اند که در آن قرار می گیرند:
- دریچه باز: اجازه می دهد تا جریان فقط در یک جهت؛
- پیستون پیستونی: اجازه می دهد تا باز شدن تدریجی شیر تخفیف را کنترل کند.
- دریچه کمکی: اجازه می دهد تا حداکثر فشار در محرک را محدود کند، بار را نگه می دارد و کاهش آن را در هنگام باز شدن دریچه توسط سیگنال پیلوتی کنترل می کند.
8.کامپيوتر برای جرثقیل های بزرگ
9شیرهای کنترل چرخش:
دریچه های کنترل چرخش
این دریچه ها برای کنترل توقف و حرکت سیلندرها و موتورهای هیدرولیک برای چرخش بارهای آویزان استفاده می شوند.ظرفیت تقارن از هر دو جهت چرخش است که از موتورها و سیلندر برای این برنامه خاص است.
دریچه ها می توانند از:
- دریچه فشار کشویی دوگانه: آن را کنترل می کند هر گونه فشار اوج ناشی از بیش از حد بار و یا شوک است که می تواند آسیب به اجزای سیستم
- دریچه های کنترل سرعت حرکت: برای این کار از دریچه های کنترل محدودیت یا دریچه های کنترل جریان با تعویض فشار استفاده می شود.
- دریچه های نگهدارنده بار: برای این کار از دریچه های فوق مرکزی یا دریچه های چک استفاده می شود.
- یک شیر فشار انتخاب که سیگنال از سمت فشار بالاتر را دریافت می کند.
10.آنت های شکستن لوله:
دریچه شکستن لوله
این دریچه ها در وصلات سیلندر نصب شده اند، عملکرد آنها متوقف کردن خروجی مایع در صورت شکستن لوله ها است.دریچه بسته می شود و جریان را متوقف می کند، اطمینان از بار برای حفظ موقعیت آن را در لحظه شکستن بود.
فشار تنظیم شده با تنظیم فاصله T بین صفحه و بدن شیر بدست می آید.
در صورت درخواست این شیرها می توانند با یک سوراخ کالیبراسیون در صفحه بسته شدن برای کنترل کاهش بار، یا برای جلوگیری از انفجار مایع در لوله ها با یک راه کوچک از جریان، فراهم شوند.آنها همچنین در دسترس هستند در حال حاضر نصب شده در داخل یک آستین فولادی.
مقدار تنظیم جریان واکنش همچنین به لزگی مایع بستگی دارد. پس از آن توصیه می شود که شیر را در دمای 30°C تنظیم کنید. در طول استفاده، در زیر 30°C،دریچه جریان پایین تر از مقدار جریان تنظیم متوقف خواهد شد، برعکس، بالاتر از 30 درجه سانتیگراد، جریان های بالاتر از مقدار جریان تنظیم شده را متوقف می کند.
11شیرهای شاتل:
این دریچه ها فشار بالاتر را بین دو خط A و B انتخاب می کنند که سیگنال را به پورت C ارسال می کنند و راه را به طرف پایین قفل می کنند.
آنها به طور معمول برای توابع کمکی مانند ترمز های هیدرولیک منفی یا برای هدایت خط سنجش فشار از راه دور استفاده می شوند.در سری در یک دسته آنها فشار حداکثر مدار به سیستم حس بار رانند.
12. دریچه های محدود کننده جریان:
دریچه های محدود کننده جریان اجازه تنظیم جریان را با محدود کردن لوله اصلی می دهند. مایع بیش از حد توسط دریچه کمک که همیشه بر روی لوله ورودی نصب شده است، خارج می شود.
آن ها مسئول تبعید انرژی و افزایش گرما هستند که می تواند به نصب یک مبادله گرما برای محدود کردن حداکثر دمای مایع منجر شود.
آنها توصیه می شوند زمانی که جریان بیش از حد بسیار محدود است یا در فرکانس پایین استفاده می شود. در غیر این صورت استفاده از تنظیم کننده جریان با تعویض فشار پیشنهاد می شود.
13-کلف ها رو چک کن.
این دریچه ها جریان آزاد را در یک جهت اجازه می دهند و در جهت مخالف متوقف می کنند.
آنها در بدن شش گوشه ای ساخته شده از فولاد ساخته شده اند، مناسب برای نصب در خط لوله.
آنها با 3 مقدار تنظیم مختلف در دسترس هستند: 0.5 بار، 2 بار، 5 بار. تنظیمات دیگر نیز امکان پذیر است.
14.کنترل کننده های جریان سه طرفه
این دریچه ها برای تنظیم جریان در یک مدار استفاده می شوند که در آن جریان ، عملکرد سرعت پمپ ، می تواند بالاتر از جریان مورد نیاز خود مدار باشد.دریچه های فشار جبران شده و جریان می تواند به یک مقدار ثابت است که تحت تاثیر فشار کاری از محرک تنظیم شوددر جهت مخالف، تنظیم کننده های جریان مانند محدودیت های عادی عمل می کنند، که در آن جریان تابع محدودیت و فشار است.
15دستگاه های تقسیم جریان / ترکیب جریان
این دریچه ها جریان را که از یک خط می آید به دو جریان برابر یا متناسب با یکدیگر تقسیم می کنند. درصد تقسیم جریان خروجی تابع قطر سوراخ های داخلی دریچه است.بنابراین تقسیم جریان قابل تنظیم نیست..
معمولا این شیر در شرایط زیر استفاده می شود:
- دو محرک (با ابعاد یکسان، از یک پمپ تغذیه شده، توسط یک شیر جهت دهی کنترل می شود، بدون اتصال سخت بین آنها) باید به طور همزمان حرکت کنند،هرکدام بدون اینکه تحت تأثیر بار کار بر روی دیگری باشند
- برای حرکت خروج هماهنگ دو محرک خطی متصل به یک بار یکسان (به عنوان مثال پلتفرم های بار، داربست ها و غیره)
16.کامپيوترهای انحراف
این دریچه ها به صورت دستی کار می کنند تا جریان ورودی را به سمت دریچه های خروجی مختلف تغییر دهند.
مدل های زیر در دسترس هستند:
- 5 راه - 8 موقعیت
- 9 راه-8 موقعیت بازگردان
- 8 راه - 2 موقعیت
- 3 راه - 2 موقعیت
- 4 راه-2 موقعیت های تغییر مسیر با شیر کمکی در یک خط
- 4 راه-2 موقعیت های تغییر مسیر با یک شیر فشار کم و یک تنظیم کننده جریان جبران شده در یک خط.
تمام شیرها با یک انبوه فولادی تولید می شوند.
HBS پیشکش های ویژه دستی را ارائه می دهد که برای تغییر جریان ورودی به سمت خروجی های مختلف استفاده می شود.برای کنترل موقعیت و حرکت سیلندر های تثبیت کننده ماشین های بلند (کران ها)با کنترل دوگانه امکان کار از هر دو طرف ماشین آلات وجود دارد.
17. دریچه های سوئیچ پایینی
این دریچه ها 2 راه 2 دریچه های موقعیت، هر دو به طور معمول باز یا به طور معمول بسته. این توسط یک عنصر مکانیکی که فعال می شود زمانی که محرک کنترل می شود.
به موقعیت تعریف شده می رسد، جریان را مسدود یا اجازه می دهد.
18شیرهای ویژه:
این بخش طیف گسترده ای از شیرها را برای کاربردهای مختلف ارائه می دهد:
- 2 راه-2 موقعیت سوئیچ؛
- 3 راه-2 موقعیت سوئیچ؛
- دریچه های تخلیه برای سیستم های اضطراری
- دریچه های خارج کننده فشار بالا و پایین
- دریچه های کنترل چرخش برای کاربردهای خاص
- بلوک یکپارچه برای فشرده سازی زباله
- دریچه های تخلیه با کنترل خلبان
- دریچه های دنباله ای برای سیستم های کنترل بار
- بلوک یکپارچه برای سیستم های کنترل بار
- بلوک یکپارچه با پیستون های اخراج
- دریچه پاک کننده برای سیستم های هیدروستاتیک حلقه بسته
-کامپيوتر ضد حفره
| نوع 1 | دریچه ی سولوئینید |
| نوع 2 | دریچه کارتریج دستی |
| نوع 3 | 2 راه 2 دریچه سولینوئید موقعیت |
| نوع 4 | 2 راه 6 دریچه سولینوئید موقعیت |
| نوع 5 | 2 راه 8 دریچه سولینوئید موقعیت |
| نوع 6 | دریچه منبع روغن خلبان |
| نوع 7 | دریچه ضد انفجار |
| نوع 8 | دریچه تعادل |
| نوع 9 | دریچه چک |
| نوع 10 | قفل هیدرولیکی |
| نوع 11 | دسته بندی های شیر |
| نوع 12 | بلوک دریچه |
از بازدید و تحقیقتون خوش آمدید
سوالات متداول:
سوال1: ميتونم يه نمونه براي آزمايش و آزمايش داشته باشم؟
A: بله، سفارش نمونه یا نمونه های مخلوط برای آزمایش و بررسی کیفیت قابل قبول است.
سوال2: زمان تحویل چطوره؟
A: به طور کلی اگر ما سهام موجود داشته باشیم 5-10 روز طول می کشد ، تولید انبوه به مقدار سفارش شما 20-35 روز نیاز دارد.
محصولات سفارشی برای تایید نمونه و تولید 20-30 روز اضافی طول می کشد.
سوال 3: آیا شما محدودیتی برای دریچه های هیدرولیکی دارید؟
A: MOQ پایین، 5 پی سی برای اقلام با ارزش کوچک در حالی که اقلام با ارزش بالا 1 پی سی برای بررسی نمونه در دسترس است
سوال 4: چگونه کالا را ارسال کنیم و چه مدت طول می کشد تا به کشور برسیم؟
A: ما معمولاً با اکسپرس مانند DHL ، UPS ، Fedex یا TNT ارسال می کنیم. معمولاً 5 تا 10 روز طول می کشد تا به آنجا برسد. حمل و نقل هوایی و دریایی نیز اختیاری است.
سوال 5: آیا چاپ لوگوی من یا OEM / ODM درست است؟
A: بله. ما می توانیم لوگوی خود را بر روی آن یا OEM / ODM با توجه به الزامات شما لیزر کنیم. لطفا قبل از تولید ما به طور رسمی به ما اطلاع دهید.
س6: آیا مدت انقضا یا گارانتی برای محصولات را ارائه می دهید؟
A: مطمئنا، ما 1 سال زمان را برای تضمین ارائه می دهیم. هر مشکلی لطفا قبل یا بعد از خرید با ما تماس بگیرید. ما می توانیم 100٪ رضایت شما را تضمین کنیم.
Q7: چگونه با مشکل معیوب یا کیفیت مقابله کنیم؟
اول، محصولات ما در سیستم کنترل کیفیت دقیق تولید می شوند و نرخ معیوب کمتر از 0.02٪ خواهد بود. دوم، در طول دوره تضمین.اگر مشکلی با کیفیت یا محصولات معیوب وجود داشته باشد، درستشون ميکنيم و بعدش دوباره بهتون ميفرستيم.
