شیر هیدرولیک 24v 3 راه 5 موقعیت دریچه کنترل جهت

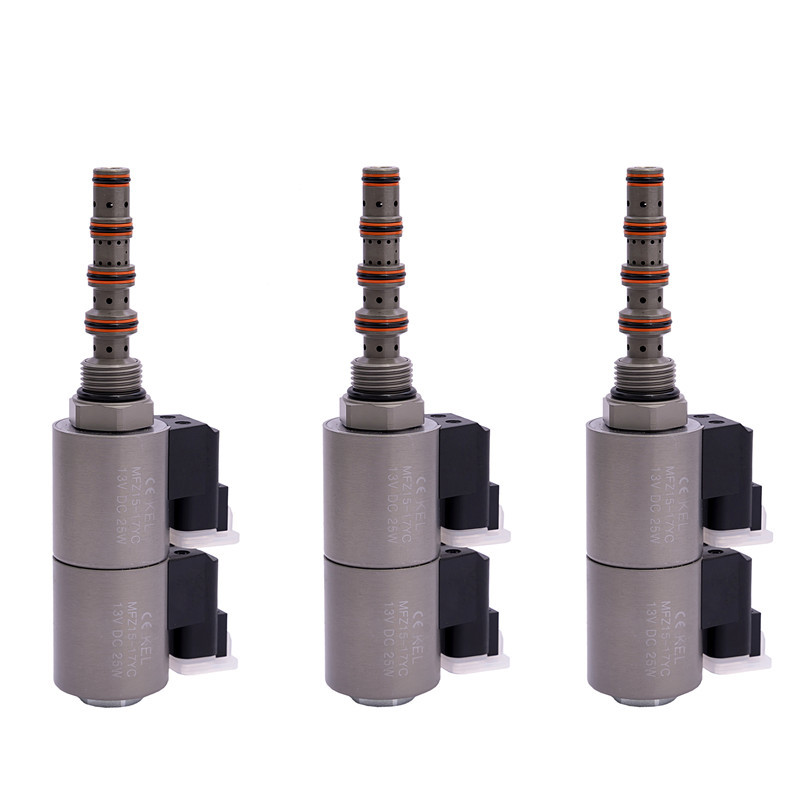

عکس های محصول:

KSV10-44-0-N دریچه هیدرولیکی، کنترل مستقیم 2-وضعیت 4-راه

اصل کار:
هنگامی که KSV10-44 خاموش می شود، اجازه می دهد تا روغن از 3 تا 4 و از 2 تا 1 جریان یابد. پس از روشن شدن، هسته شیر پلاگین حرکت می کند و در نتیجه جریان را از 3 به 1 متصل می کند و 4 و 2 را مسدود می کند.روش کار گزینه کنترل دستی اضطراری: برای انجام عملیات اضطراری، لطفاً دکمه را فشار دهید، آن را 180 درجه در جهت معکوس ساعت چرخش دهید و سپس آن را رها کنید. یک بهار داخلی دکمه را به بیرون فشار می دهد.دریچه فقط ممکن است تا حدودی حرکت کند.. برای اطمینان از حرکت اضطراری کامل ، دکمه را به حداکثر حرکت خود بکشید و آن را در این موقعیت نگه دارید. برای بازگرداندن عملکرد طبیعی شیر ، دکمه را فشار دهید ، آن را 180 ° در جهت ساعت چرخش دهید و آزاد کنید.گزینه کنترل دستی اضطراری در این موقعیت قفل خواهد شد.

مشخصات:
فشار کاری: 207 بار (3000 psi)
مقاومت تحت فشار: 350 بار (5075 psi)
جریان: حداکثر 23 لیتری/ دقیقه (6 gpm)
نشت داخلی: 82 میلی لیتر/دقیقه (5 اینچ مکعب/دقیقه) حداکثر در 207 بار (3000 psi)
محدوده دمایی: -40°C تا 120°C، مهر استاندارد لاستیک نیترل
بار نامی کویل: کار مداوم در حدود 85 تا 115 درصد از محدوده ولتاژ نامی
جریان اولیه کویل در 20 درجه سانتیگراد: کویل استاندارد: 1.67 A در 12 VDC، 0.18 A در 115 VAC (موج کامل اصلاح شده)
حداقل ولتاژ گیرنده: 85 درصد از ولتاژ نامی در 207 بار (3000 psi)
متوسط: روغن معدنی با لزگی بین 7.4 ~ 420cSt (50 ~ 2000ssu) یا روغن مصنوعی با اثر روان کننده
سوراخ دریچه: VC10-4

داده های فنی محصول:
