کارتریج رشته ای شیر سولنویدی هیدرولیک دو کویل سیلندر

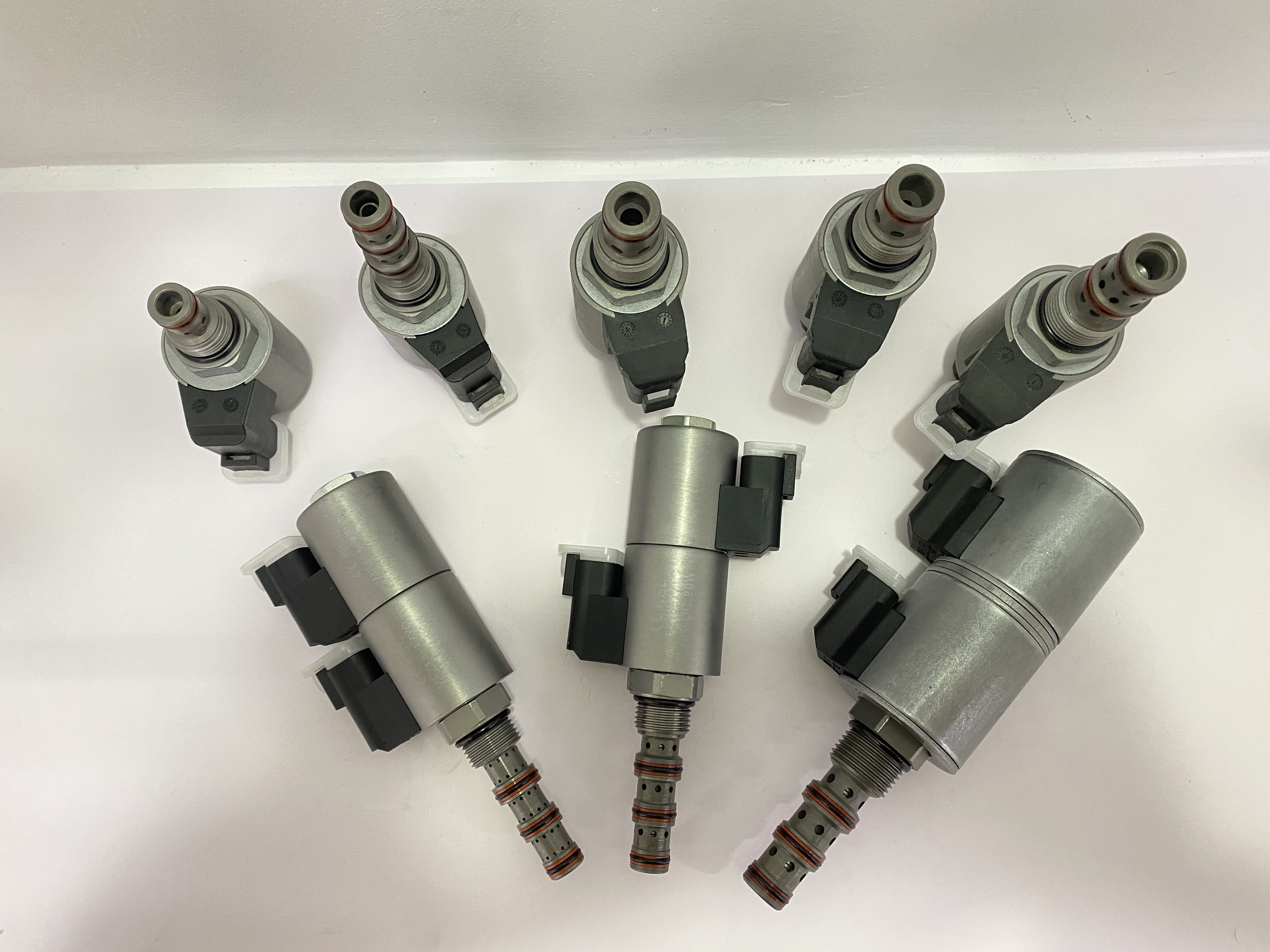

عکس های محصول:

KSV08-47A-0-N دریچه سولناید هیدرولیک با دو کویل 4 راه 3 موقعیت چرخ دار دریچه کنترل روشن / خاموش

اصل کار:
اصول کار: هنگامی که برق قطع می شود، KSV08-47A-0-N پورت روغن سیلندر را متوقف می کند و اجازه می دهد تا روغن از 3 به 1 جریان یابد.روغن می تواند از 3 به 2 و از 4 به 1 جریان داشته باشد. کویل 2
هنگامی که روشن می شود، اجازه دهید روغن از 3 تا 4 و از 2 تا 1 جریان یابد. جریان پورت روغن کار ناشی از نسبت مساحت بطری روغن است. در یک مدار نفت نامتعادل،روغن بازگشت با سرعت جریان بزرگ باید به پورت نفت 2 هدایت شود.. اگرچه پورت روغن 1 می تواند به طور کامل تحت فشار باشد، اما لازم نیست که به عنوان پورت ورودی برای شیر استفاده شود. روش کار گزینه کنترل دستی اضطراری:با فشار دادن دستگیره گره خورده می توان عملکرد کویل 2 را کنترل کرد (S2)؛ کشیدن دستگیره گره دار می تواند عملکرد کویل 1 (S1) را کنترل کند.

مشخصات:
فشار کاری: 210 بار (3000 psi)
مقاومت تحت فشار: 350 بار (5075 psi)
سرعت جریان: در حداکثر 11.4L/min و 207 bar (3000 psi) ، حداکثر سرعت نشت 278 ml/Min است.
محدوده دمایی: -40 تا 120 درجه سانتیگراد، مهر استاندارد از لاستیک نیتریل
بار نامی کویل: قادر به کار مستمر در محدوده 85 تا 115 درصد ولتاژ نامی
جریان اولیه کویل در 20 °C: کویل استاندارد: 1.2 A در 12 VDC، 115 VAC (تعدیل موج کامل)
در 0.13 آمپر. E-coil: 1.4A در 12 VDC؛ 0.7 آمپر در 24 VDC
حداقل ولتاژ کششی: 85 درصد از مقدار نامی در 207 بار (3000 psi)
متوسط: روغن معدنی با لزگی بین 7.4 تا 420cSt (50 تا 2000ssu) یا روغن مصنوعی با خواص روان کننده
سوراخ دریچه: VC08-4

داده های فنی محصول:
