کارتریج دو کویل پر انرژی دریچه سولینوئید هیدرولیک 4 راه 3 موقعیت

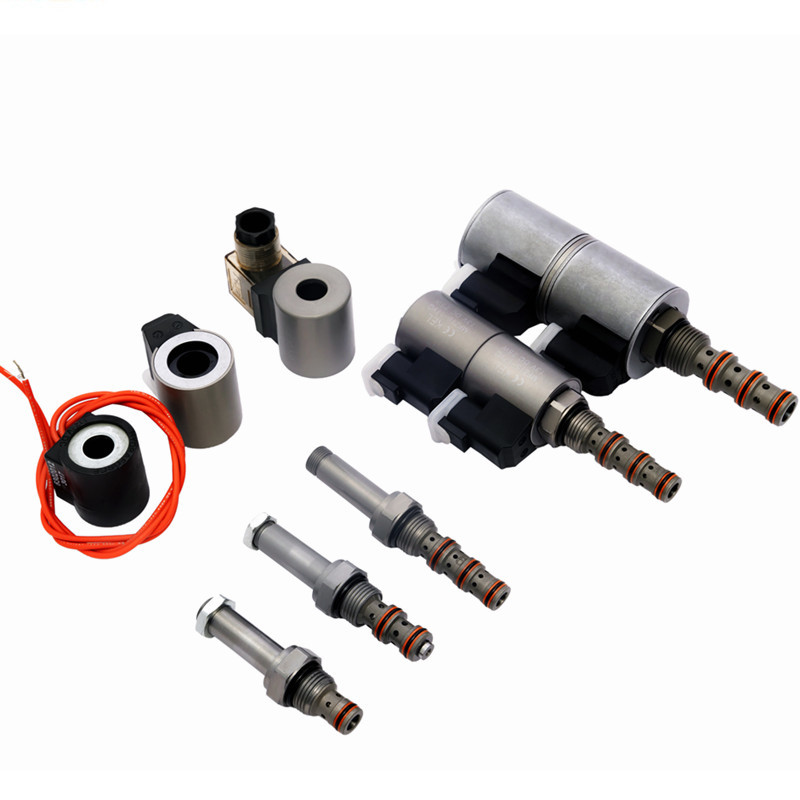

عکس های محصول:

KSV08-47CL-0-N دریچه سولینوئید دو سیم پیچ برای سیستم هیدرولیک

اصل کار:
KSV08-47CL-0-N جریان روغن را به هر پورت نفتی پیش تنظیم می کند. هنگامی که کویل 1 انرژی می گیرد، روغن از 3 تا 4 و از 2 تا 1 جریان می یابد. هنگامی که کویل 2 انرژی می گیرد، جریان روغن از 3 تا 2 و از 4 به جریان می رسد.روغن بازگشت روغن با میزان جریان افزایش یافته باید به دریچه نفت 2 هدایت شود.. اگرچه پورت روغن 1 می تواند به طور کامل تحت فشار باشد، اما نمی تواند ورودی روغن دریچه را کنترل کند. روش کار گزینه کنترل دستی اضطراری: در طول کار اضطراری،فشار دستگیره خم شده برای کنترل عملکرد کویل 2 (S2)، یا دستگیره پیچ خورده را بکشید تا عملکرد کویل 2 (S2) را کنترل کنید. دستگیره گل می تواند عملکرد کویل 1 (S1) را کنترل کند.

مشخصات:
فشار اسمی: 315 بار، حداکثر فشار یک بندر 210 بار است.
جریان نامی: 11.4 لیتری/ دقیقه
حجم نشت: حداکثر 164 میلی لیتر/ دقیقه در 210 بار
محدوده دمایی: -40°C تا 120°C، مهر استاندارد از لاستیک نیتریل
بار نامی کویل: کار مستمر در حدود 85 تا 115 درصد از محدوده ولتاژ نامی
جریان اولیه کویل در 20 °C: کویل استاندارد: 1.67 A در 12 VDC، کویل نوع E: 1.7 در 12 VDC
آمپر: 0.85 A در 24 VDC
حداقل ولتاژ گیرنده: 80 درصد از مقدار نامی در 315 بار
متوسط: روغن معدنی با لزگی بین 7.4 ~ 420cSt (50 ~ 2000ssu) یا روغن مصنوعی با اثر روان کننده
وزن: 0.43 کيلوگرم
چرخش نصب: حداکثر 27Nm، هکساگون نصب: S24
سوراخ دریچه: VC08-4

داده های فنی محصول:
