هیدروفورس 3 موقعیت 4 راه اسپول شیر سولینوئید دو کویل

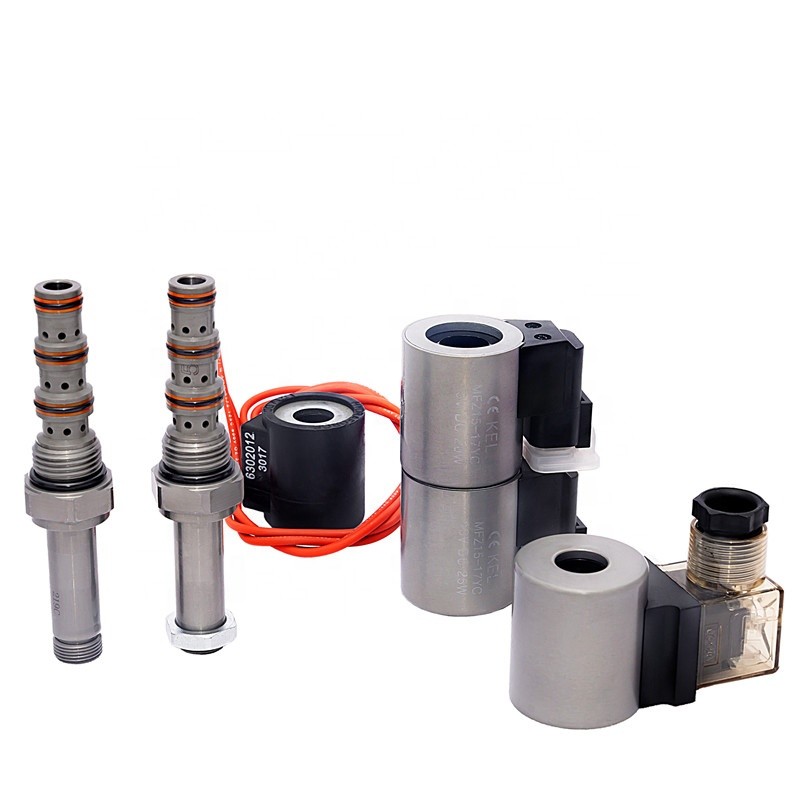

عکس های محصول:

KSV10-47AL-0-N با حفره هایدرافورس VC10-2 سیم پیچ دوگانه 3 موقعیت 4 راه دریچه سولنویدی اسپول

اصل کار:
هنگامی که برق قطع می شود، KSV10-47AL-0-N پورت روغن سیلندر را مسدود می کند و اجازه می دهد روغن از 3 به 1 جریان یابد.وقتی که کویل 2 انرژی دارد، اجازه می دهد تا روغن از 3 به 4 و از 2 به 1 جریان یابد. در مدار روغن که در آن سرعت جریان در بندر روغن کار به دلیل نسبت مساحت بطری روغن نامتعادل است،روغن بازگشت با سرعت جریان بیشتر باید به دریچه نفت 2 هدایت شود.. اگر چه پورت 1 می تواند به طور کامل تحت فشار باشد، اما به عنوان ورودی شیر استفاده نمی شود. نحوه کار گزینه کنترل دستی اضطراری:فشار دستگیره خم شده برای کنترل عملکرد کویل 2 (S2)، یا دستگیره پیچیده را بکشید تا عملکرد کویل 1 (S1) را کنترل کنید.

مشخصات:
فشار اسمی: 315 بار، حداکثر فشار یک بندر 210 بار است.
جریان نامی: 20L/Min
حجم نشت: حداکثر 300 میلی لیتر/ دقیقه در دمای 210 بار
محدوده دمایی: -40°C تا 120°C، مهر استاندارد از لاستیک نیتریل
بار نامی کویل: کار مداوم در 80 تا 120 درصد از محدوده ولتاژ نامی
جریان ابتدایی کویل در 20 °C: کویل نوع E: 1.5 A در 12 VDC؛ 0.75 A در 24 VDC
حداقل ولتاژ گیرنده: 70 درصد از مقدار نامی در 315 بار
متوسط: روغن معدنی با لزگی بین 7.4 ~ 420cSt (50 ~ 2000ssu) یا روغن مصنوعی با اثر روان کننده
وزن فرول: 0.33 کیلوگرم، وزن تک کویل: 0.43 کیلوگرم
چرخش نصب: حداکثر 34Nm،
هکساگون نصب: S27 / سوراخ شیر: VC10-4؛

داده های فنی محصول:
