دریچه اسپول سولناید هیدروفورس 12V 4 راه 3 موقعیت دریچه هیدرولیک

عکس های محصول:

KSV10-47BL-0-N چهار بندر دریچه اسپول + دو اتصال دریچه هیدرولیک استاندارد می تواند با Hydraforce مبادله

مشخصات:
فشار اسمی: 315 بار، حداکثر فشار یک بندر 210 بار است.
جریان نامی: 22.7L/Min
حجم نشت: حداکثر 328 میلی لیتر/ دقیقه در 210 بار
محدوده دمایی: -40°C تا 120°C، مهر استاندارد از لاستیک نیتریل
بار نامی کویل: کار مداوم در 80 تا 120 درصد از محدوده ولتاژ نامی
جریان ابتدایی کویل در 20 °C: کویل نوع E: 1.5 A در 12 VDC؛ 0.75 A در 24 VDC
حداقل ولتاژ گیرنده: 70 درصد از مقدار نامی در 315 بار
متوسط: روغن معدنی با لزگی بین 7.4 ~ 420cSt (50 ~ 2000ssu) یا روغن مصنوعی با اثر روان کننده
وزن فرول: 0.33 کیلوگرم، وزن تک کویل: 0.43 کیلوگرم
چرخش نصب: حداکثر 34Nm، هکساگون نصب: S27
سوراخ دریچه: VC10-4

اصل کار:
هنگامی که برق قطع می شود، پورت روغن سیلندر KSV10-47BL-0-N متصل می شود و 3 و 1 به طور همزمان متصل می شوند. هنگامی که کویل 1 انرژی می گیرد، اجازه می دهد تا روغن از 3 به 4 و از 2 به 1 جریان یابد.وقتی که کویل 2 انرژی دارد، روغن می تواند از 3 به 2 و از 4 به 1 جریان داشته باشد. در مدار روغن که در آن سرعت جریان در بندر روغن کار به دلیل نسبت مساحت بطری روغن نامتعادل است،روغن بازگشت با سرعت جریان بیشتر باید به دریچه نفت 2 هدایت شود.اگرچه پورت 1 می تواند به طور کامل تحت فشار باشد، اما به عنوان ورودی شیر استفاده نمی شود.
نحوه کار کردن گزینه کنترل دستی اضطراری: در طول کار اضطراری، دستگیره ی پیچ خورده را فشار دهید تا عملکرد کویل 2 (S2) را کنترل کنید.یا دستگیره پیچیده را بکشید تا عملکرد کویل 1 (S1) را کنترل کنید..

داده های فنی محصول:

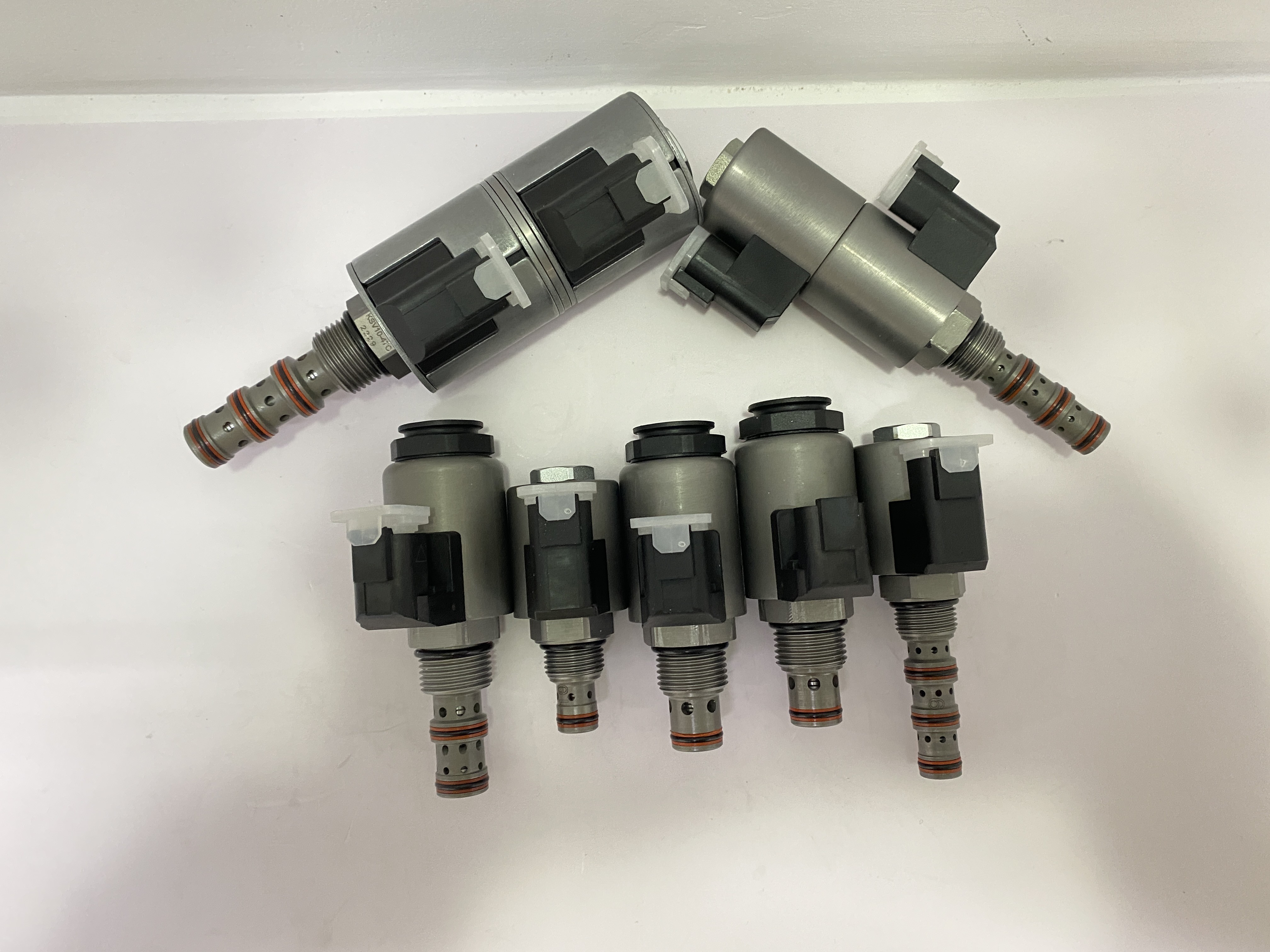

عکس های واقعی محصول:
