پلاگین در کارتریج هیدرا فورس شیر سولینوئید 4 راه 3 موقعیت VC10 حفره

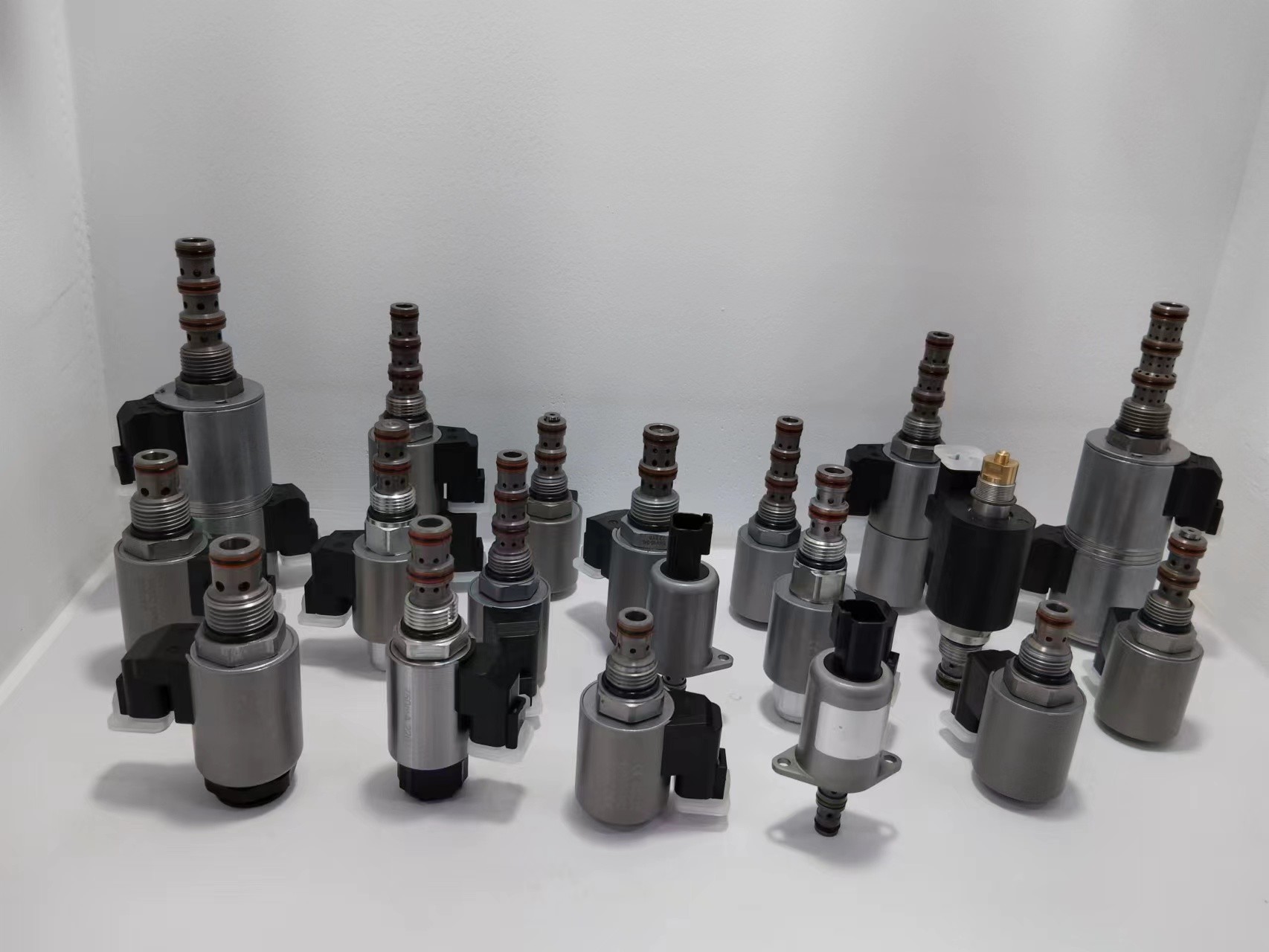

عکس های محصول:

KSV10-47DL-0-N پلگ در 4 راه 3 موقعیت هیدرولیک استاندارد VC10 حفره می تواند به جای دریچه hydraforce

اصل کار:
هنگامی که برق قطع می شود، KSV10-47DL-0-N مانع از جریان روغن به 3 می شود، اما اجازه می دهد تا روغن از 2 به 1 یا از 4 به 1 جریان یابد.وقتی که کویل 2 انرژی دارد، روغن می تواند از 3 به 2 و از 4 به 1 جریان داشته باشد. در مدار روغن که در آن سرعت جریان در بندر روغن کار به دلیل نسبت مساحت بطری روغن نامتعادل است،روغن بازگشت با سرعت جریان بیشتر باید به دریچه نفت 2 هدایت شود.. اگر چه پورت 1 می تواند به طور کامل تحت فشار باشد، اما به عنوان ورودی شیر استفاده نمی شود. نحوه کار گزینه کنترل دستی اضطراری:فشار دستگیره خم شده برای کنترل عملکرد کویل 2 (S2)، یا دستگیره پیچیده را بکشید تا عملکرد کویل 1 (S1) را کنترل کنید.

ویژگی ها:
● کار مداوم با قدرت در دمای محیط +90°C
● در دمای پایین -40 درجه سانتیگراد هیچ رکودی وجود ندارد.
● ولتاژ گسترده: ± 20% ولتاژ نامی.
● سطح آشکار با آلیاژ نیکل جدید پوشانده می شود.
● تمام پورت ها را می توان به طور کامل فشار داد.
● ولتاژ های وصل قابل تعویض هستند.
● گزینه کنترل دستی اضطراری
● داخل کویل IP67K ضد آب است و می تواند با آب شستشو داده شود.
● طراحی کپسول قالب بندی شده
● سوراخ دریچه جهانی صنعتی

مشخصات:
فشار اسمی: 315 بار، حداکثر فشار یک بندر 210 بار است.
جریان نامی: 22.7L/Min
حجم نشت: حداکثر 164 میلی لیتر/ دقیقه در 210 بار
محدوده دمایی: -40°C تا 120°C، مهر استاندارد از لاستیک نیتریل
بار نامی کویل: کار مداوم در 80 تا 120 درصد از محدوده ولتاژ نامی
جریان ابتدایی کویل در 20 °C: کویل نوع E: 1.5 A در 12 VDC؛ 0.75 A در 24 VDC
حداقل ولتاژ گیرنده: 70 درصد از مقدار نامی در 315 بار
متوسط: روغن معدنی با لزگی بین 7.4 ~ 420cSt (50 ~ 2000ssu) یا روغن مصنوعی با اثر روان کننده
وزن فرول: 0.33 کیلوگرم، وزن تک کویل: 0.43 کیلوگرم
چرخش نصب: حداکثر 34Nm، هکساگون نصب: S27
سوراخ دریچه: VC10-4

داده های فنی محصول:
