سیستم هیدرولیک کارتریج سولینوئید KSV10-47B-0-N

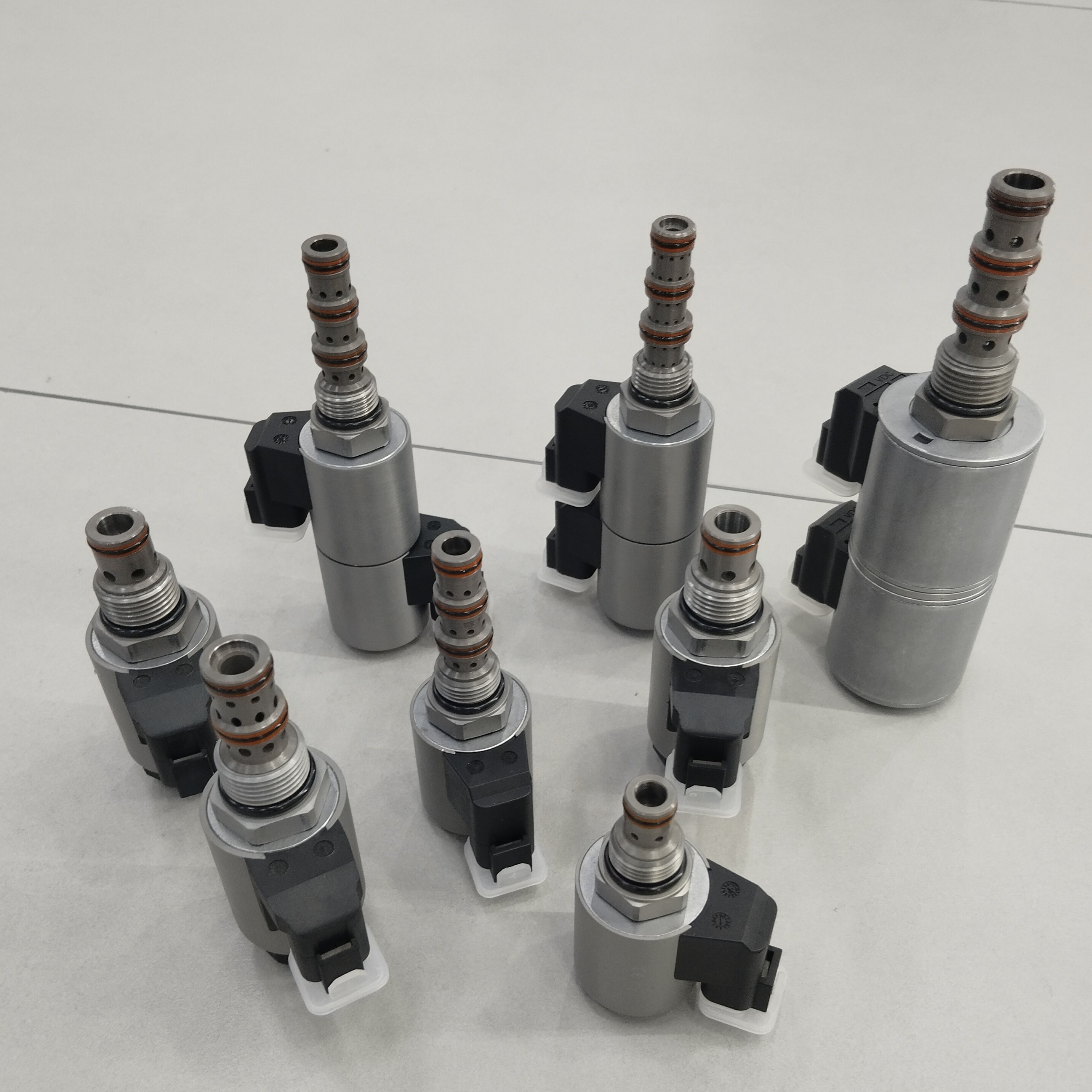

عکس های محصول:

KSV10-47B-0-N پشتیبانی OEM ODM طراحی سیستم هیدرولیک تولید کننده چینی برای شیر سولناید هیدرولیک

اصل کار:
هنگامی که برق قطع می شود، پورت روغن سیلندر KSV10-47B-0-N متصل می شود و 3 و 1 در همان زمان متصل می شوند. هنگامی که کویل 1 انرژی می گیرد، اجازه می دهد تا روغن از 3 به 4 و از 2 به 1 جریان یابد.وقتی که کویل 2 انرژی دارد، روغن می تواند از 3 به 2 و از 4 به 1 جریان داشته باشد. در مدار روغن که در آن سرعت جریان در بندر روغن کار به دلیل نسبت مساحت بطری روغن نامتعادل است،روغن بازگشت با سرعت جریان بیشتر باید به دریچه نفت 2 هدایت شود.. اگر چه پورت 1 می تواند به طور کامل تحت فشار باشد، اما به عنوان ورودی شیر استفاده نمی شود. نحوه کار گزینه کنترل دستی اضطراری:فشار دستگیره خم شده برای کنترل عملکرد کویل 2 (S2)، یا دستگیره پیچیده را بکشید تا عملکرد کویل 1 (S1) را کنترل کنید.

مشخصات:
فشار کاری: 240 بار (3000 psi)
مقاومت تحت فشار: 350 بار (5075 psi)
جریان: حداکثر 22.7 lpm (6 gpm) در 207 bar (3000 psi) ، حداکثر 328 ml/Min
محدوده دمایی: -40°C تا 120°C، مهر استاندارد از لاستیک نیتریل
بار نامی کویل: کار مستمر در حدود 85 تا 115 درصد از محدوده ولتاژ نامی
جریان اولیه کویل در 20 درجه سانتیگراد: کویل استاندارد: 1.67 A در 12 VDC، 115 VAC (طول موج اصلاح شده)
0.18 A در یک زمان. E-coil: 1.7 A در 12 VDC؛ 0.85 A در 24 VDC
حداقل ولتاژ گیرنده: 85 درصد از ولتاژ نامی در 207 بار (3000 psi)
متوسط: روغن معدنی با لزگی بین 7.4 ~ 420cSt (50 ~ 2000ssu) یا روغن مصنوعی با اثر روان کننده
سوراخ دریچه: VC10-4
