هیدرولیک 5 3 راه کارتریج ولول سولینوئید 350 بار فشار اتصال دوگانه

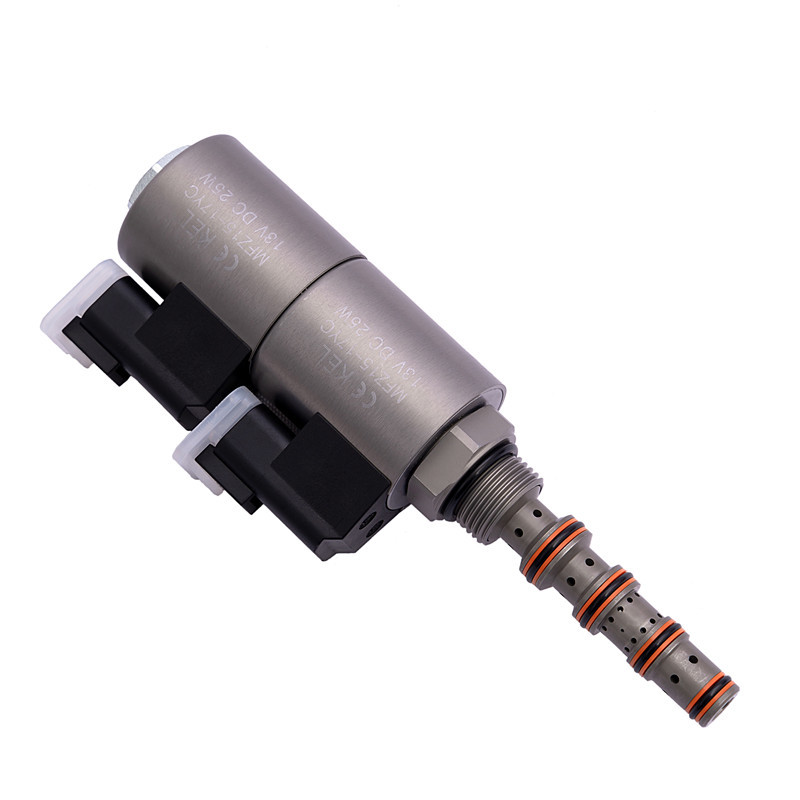

عکس های محصول:

KSV08-58C-0-N نوع کارتریج دریچه سولینوئید ، اتصال دوگانه هیدرولیک 5 راه 3 موقعیت دریچه روشن / خاموش

یک دریچه سولنویدی سه موضعی 5 طرفه یک نوع دریچه است که دارای پنج پورت و سه موقعیت متمایز است. این دریچه معمولاً در سیستم های پنوماتیک و هیدرولیکی برای کنترل جریان مایع یا هوا استفاده می شود.دریچه سه موقعیت ممکن دارد: خنثی، گسترش، و عقب کشیدن.

اصل کار:
هنگامی که برق قطع می شود، KSV08-58C-0-N جریان روغن را به هر پورت نفت متوقف می کند. هنگامی که کویل 1 انرژی می یابد، روغن می تواند از 5 به 2 و از 4 به 3 جریان یابد.روغن می تواند از 5 تا 4 و از 2 تا 3 جریان داشته باشدبعد از حرکت هسته شیر، حسگر بار به پورت 5 متصل می شود.

مشخصات:
فشار کاری: 247 بار (3625 psi)
مقاومت تحت فشار: 350 بار (5075 psi)
سرعت جریان: در حداکثر 8L/Min و 207 bar (3000 psi) ، حداکثر سرعت نشت 164 ml/Min است.
محدوده دمایی: -40 تا 120 درجه سانتیگراد، مهر استاندارد از لاستیک نیتریل
بار نامی کویل: قادر به کار مستمر در محدوده 85 تا 115 درصد ولتاژ نامی
جریان اولیه کویل در 20 °C: کویل استاندارد: 1.2 A در 12 VDC، 115 VAC (تعدیل موج کامل)
در 0.13 آمپر. E-coil: 1.4A در 12 VDC؛ 0.7 آمپر در 24 VDC
حداقل ولتاژ کششی: 85 درصد از مقدار نامی در 207 بار (3000 psi)
متوسط: روغن معدنی با لزگی بین 7.4 تا 420cSt (50 تا 2000ssu) یا روغن مصنوعی با خواص روان کننده
سوراخ دریچه: VC08-5
