دریچه هیدرولیک جایگزین کارتریج 4 راه 3 موقعیت دریچه هیدرولیک

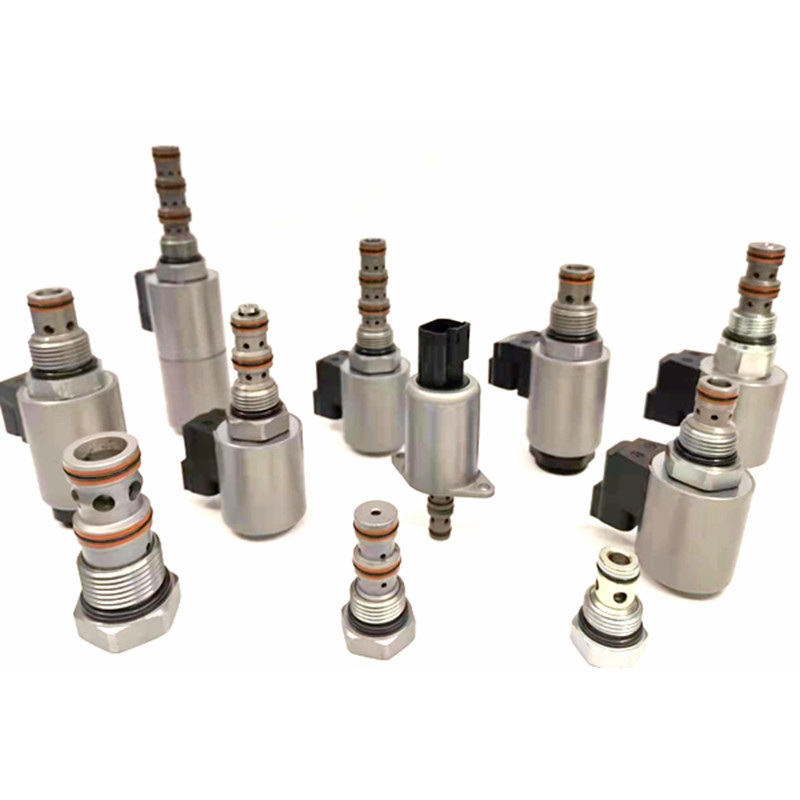

عکس های محصول:

KSV104754B-0-N شیر سولینوئید سفارشی نوع کارتریج پورت روغن با چهار راه سه موقعیت شیر هیدرولیک

اصل کار:
وقتی که برق قطع می شود، پورت روغن سیلندر KKSV10-4754B-0-N متصل می شود، و 3 و 1 به طور همزمان متصل می شوند.و خنک کننده می تواند با توجه به مشتری سفارشی شودهنگامی که کویل 1 انرژی می گیرد، اجازه می دهد تا روغن از 3 به 4 و از 2 به 1 جریان یابد. هنگامی که کویل 2 انرژی می یابد، روغن می تواند از 3 به 2 و از 4 به 1 جریان یابد.در مدار روغن که در آن سرعت جریان در بندر نفت کار نامتعادل است به دلیل نسبت مساحت بطری روغن، روغن بازگشت با سرعت جریان بزرگتر باید به دریچه روغن 2 هدایت شود. اگرچه دریچه 1 می تواند به طور کامل تحت فشار باشد، اما به عنوان ورودی شیر استفاده نمی شود.نحوه استفاده از گزینه کنترل دستی اضطراری: در طول عملیات اضطراری، دستگیره پیچ خورده را فشار دهید تا عملکرد کویل 2 (S2) را کنترل کنید، یا دستگیره پیچ خورده را بکشید تا عملکرد کویل 1 (S1) را کنترل کنید.

عملیات

هنگامی که از انرژی خارج می شود، SV10-20X به عنوان یک دریچه کنترل عمل می کند، اجازه می دهد تا جریان از پورت 1 به پورت 2، در حالی که جریان از پورت 2 به پورت 1 را مسدود می کند.دریچه های Poppet لیفت برای باز کردن پورت 2 به پورت 1 مسیر جریان، در حالی که جریان از بندر 1 به بندر 2 به شدت محدود شده است.

ویژگی ها:
● کویل های سولنویدی برای کار مداوم مناسب هستند.
● هسته و دست بند دریچه سخت درمان شده و با دوام هستند.
● ولتاژ و پایان گیری کویل اختیاری.
● ساختاري با ارتجاعي بالا در حالت خيس
● تمام پورت ها را می توان به طور کامل فشار داد.
● ولتاژ های وصل کننده قابل تعویض هستند.
● گزینه کنترل دستی اضطراری
● طناب E ضد آب IP69K اختیاری
● طراحی کپسول قالب بندی شده
● سوراخ دریچه جهانی صنعتی

داده های فنی محصول:

عکس های واقعی محصول:

نمایشگاه های شرکت:

گواهينامه ما:

روش های پردازش محصول:

کارخانه و کارگاه جدید ما:

انبار ما:

حمل:

سری های مختلف محصول، جزئیات بیشتر لطفاً مستقیماً با ما تماس بگیرید:

دریچه های هیدرولیکی:
