KSV08-40 4 راه 3 موقعیت کارتریج دریچه سولینوئید حلقه ای اسپول تایپ توین کانکتور

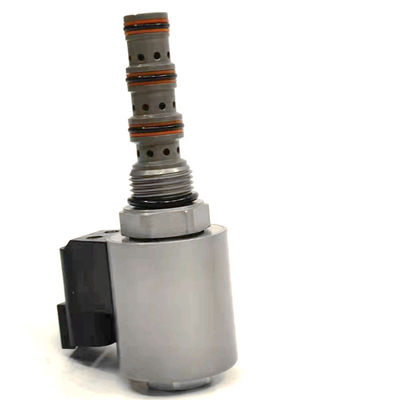

عکس های محصول:

KSV08-47BL-0-N دریچه سولناید هیدرولیک با دو اتصال DIN43650 یا دریچه کارتریج DT04-2P

کانکتورهای سولینوئید DIN 43650 در سه فرمت در دسترس هستند:فرم A، فرم B یا فرم C. آنها ساخته شده اند تا در محدوده ولتاژ خاصی کار کنند. همچنین سه گزینه گاسکت برای کانکتورهای DIN در دسترس است: NBR Profile، NBR Flat یا EPDM Flat، هر کدام با ویژگی های مختلف

توضیحات: محرک الکترومغناطیسی، سه موقعیت چهار طرفه، نوع اسپول کار مستقیم، موقعیت مرکز سری، دریچه کارتریج هیدرولیک.

اصل کار:
هنگامی که KSV08-47BL-0-N خاموش می شود، اجازه می دهد تا روغن به تمام پورت ها جریان یابد. هنگامی که کویل 1 انرژی می یابد، روغن از 3 تا 4 و از 2 تا 1 جریان می یابد. هنگامی که کویل 2 انرژی می یابد، روغن می تواند از 3 تا 2 جریان یابد.,و از 4 تا 1. در مدار روغن که در آن سرعت جریان در بندر روغن کار نامتعادل است به دلیل نسبت مساحت بطری روغن،روغن بازگشت با سرعت جریان بزرگتر باید به دریچه نفت 2 هدایت شود.. اگر چه پورت 1 می تواند به طور کامل تحت فشار باشد، اما به عنوان ورودی شیر استفاده نمی شود. نحوه کار گزینه کنترل دستی اضطراری:فشار دستگیره خم شده برای کنترل عملکرد کویل 2 (S2)، یا دستگیره پیچیده را برای کنترل عملکرد کویل 1 (S1) بکشید.

داده های فنی محصول:

عکس های واقعی محصول:

نمایشگاه های شرکت:

گواهينامه ما:

روش های پردازش محصول:

کارخانه و کارگاه جدید ما:

انبار ما:

حمل:

سری های مختلف محصول، جزئیات بیشتر لطفاً مستقیماً با ما تماس بگیرید:
